聚氨酯防水涂料施工要求

　　提起防水材料我們都會說起聚氨酯防水涂料，這種防水涂料主要是引進了最近的國外技術使用進口工藝和原料生產(chǎn)技術，克服了雙組份聚氨酯防水涂料在使用前的現(xiàn)場調(diào)配，不僅簡便，還可以帶來較好的防水效果。使用聚氨酯防水涂料的話，可以在潮濕或者是干燥的基面上直接施工，避免了傳統(tǒng)防水涂料必須要做好防水基面干燥效果之后在施工的限制。
　　涂布底膠：此工序相當于傳統(tǒng)瀝青防水施工涂刷冷底子油，其目的是隔斷基層潮氣，防止防水涂膜起鼓脫落；加固基層，提高涂膜與基層的粘結強度，防止涂層出現(xiàn)針氣孔等缺陷。我公司建議用聚氨酯底膠作為基層處理。
　　聚氨酯底膠的配制：將聚氨酯甲料、乙料按比例1：2～3（重量比）配合(其它涂層按產(chǎn)品規(guī)格規(guī)定比例配合)。當乙料較稠時，可用專用稀釋劑稀釋，切不可用含酸性或含油性稀釋劑稀釋，以免影響原產(chǎn)品質(zhì)量。在配制時，應先把乙料稀釋攪拌2-3分鐘，如不需稀釋，可直接用甲乙組分配和攪拌5-10分鐘，把攪拌器提起，可見到均勻液體慢慢滑自容器為佳，同時應注意，打開料應立刻蓋嚴，以免凝固報廢，混合料應根據(jù)實際用量，即配即用。
　　局部增強：對伸縮縫、控制縫、陰陽角、管道縫等處，可由一層加筋布增強，固化后再進行整體防水施工。
　　第一遍涂層施工：在底膠基本干燥固化后，用塑料或橡膠刮板均勻涂刮一層涂料，涂刮時要求均勻一致，不可過厚或過薄，涂刮厚度一般為0.8MM左右為宜。開始涂刮時，應根據(jù)施工面積大小、形狀和用料，統(tǒng)一考慮施工退路和涂刮順序。
　　第二遍涂層施工：在第一遍涂層基本固化后，再在其表面刮涂第二遍涂層，涂刮方法同第一遍涂層。為了確保防水工程質(zhì)量，涂刮的方向必須與第一層的涂刮方向垂直。重涂時間的間隔，由施工時的溫度和涂膜固化的程度（以手觸不粘）來確定。
　　在第二遍涂膜固化后，再按上述方法涂刮第三遍涂膜。
　　鋪貼保護層或飾面材：在第三遍涂膜施工完畢又未完全固化時，可在其表面稀撒上少量干凈的砂粒（直徑不大于2MM），以增加涂膜層與將要覆蓋的水泥砂漿之間的粘結能力。當涂膜固化完全和檢查驗收合格后，即可抹水泥砂漿保護層或粘貼面磚，馬賽克等飾面層。

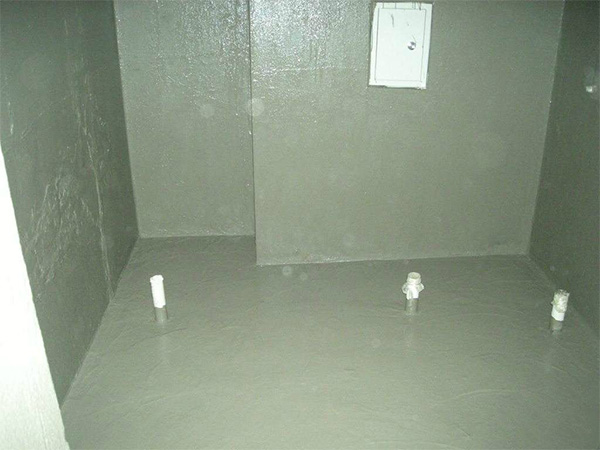

　　兩布三涂的施工工藝：這種工藝目前市場采用不是很多，這種工藝的操作方法是：按照上述的描述對于基層等的處理是一樣的，在涂刷完第一遍過后，將玻璃絲網(wǎng)格布均勻鋪貼在上面，靠聚氨酯的粘接力將其粘牢，第一遍干燥后按同樣的方法進行第二遍，待全部干燥后，最后按照上面的要求涂刷一遍聚氨酯防水涂料。衛(wèi)生間、廚房及屋面的施工方法一致。需要注意的是玻璃絲網(wǎng)格在鋪貼時要求平整，由于衛(wèi)生間的空間相對較小，在進行網(wǎng)格布鋪貼時應對其進行前期處理。其他要求同聚氨酯傳統(tǒng)施工工藝要求一致。
